能源电力

瓴科微LKAD2389兼容ADS1278，实现能源电力系统的高精度监控与保护

应用场景

智能电表、光伏/风电逆变器、储能变流器(PCS)、继电保护装置、电能质量监测装置。

系统挑战

电力系统信号动态范围大，且含有大量谐波。需要对工频信号进行高精度、多通道、实时的采样与分析，以实现精确的计量、快速的故障判断和可靠的保护。

瓴科微解决方案

核心产品：

LKAD2389LQ (兼容ADS1278)、 LKP697TS (兼容ADR435) 、LKMD7612AS (兼容UCC21520)、 LKI37LV42S/43S (兼容DS26LV31/32)

o 高精度ADC：

o LKAD2389LQ (兼容ADS1278)：24位、8通道高精度ADC，支持144Ksps同步采样。其高分辨率和高动态范围能够精确测量基波和各次谐波，满足智能电表和电能质量分析仪的苛刻要求。

o 高稳定性电压基准：

o LKP697TS (兼容ADR435)：5V输出，±0.05%初始精度，10ppm/°C超低温漂。在环境温度变化剧烈的电力设备柜中，能始终保持极高的稳定性，保证计量精度多年不变。

o 隔离与接口：

o LKMD7612AS (兼容UCC21520)：双通道隔离驱动器，用于驱动逆变器中的功率开关管，实现安全隔离与高效驱动。

o LKI37LV42S/43S (兼容DS26LV31/32)：RS422差分总线收发器，用于柜内或设备间长距离、抗干扰通信，如电表集中器与从站之间的通信。

方案优势

· 计量精准：高精度ADC与基准的组合，满足Class 0.5S/0.2S级电表精度要求。

· 响应迅速：强驱动能力，保障继电保护装置在毫秒级内做出反应。

· 系统稳定：工业级可靠性设计，确保设备在恶劣电网环境下长期稳定运行。

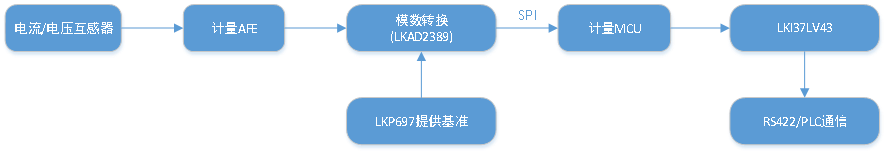

应用框图示意 (以智能电表为例)
