瓴科微LKAD8717兼容AD7606，LKAD2389兼容ADS1278，工业级高精度数据采集系统

应用场景

工业自动化PLC、电机驱动、变频器、数控机床、保护继电器等。

系统挑战

工业现场环境恶劣，充斥着电磁干扰，对信号采集的精度、抗干扰能力和通道同步性要求极高。传统的分立ADC方案存在通道间延迟，导致采样不同步，影响控制算法的精确性，且系统设计复杂，成本高昂。

瓴科微解决方案

瓴科微提供从信号调理、电源管理到核心转换的完整芯片级解决方案，以高集成度、高可靠性的产品助力客户构建高性能工业数据采集系统。

核心产品：

LKAD8717LQ (兼容AD7606)、LKAD2389LQ (兼容ADS1278)、 LKP421xx (兼容REF30xx) 、LKP2074S (兼容LT1963)、 LKP4153MS (兼容LT3042)

1. 核心ADC：同步采样

o LKAD8717LQ (兼容AD7606)：16位、8通道同步采样数据采集系统(DAS)。所有通道可在同一时刻进行采样，完美适用于三相电流/电压监控，确保计算出的功率、谐波等参数无相位误差。其±5V/±10V的宽输入范围可直接连接互感器或传感器，简化前端设计。

o LKAD2389LQ (兼容ADS1274)：24位、8通道高精度Δ-Σ ADC。提供极高的动态范围和精度，适用于振动分析、精密测量等对信噪比要求极高的场景。

2. 电压基准

o LKP421xx (兼容REF30xx)：基准输出，±0.04%初始精度，20ppm/°C温漂。为ADC提供稳定、洁净的参考电压，是保证整个系统测量精度的基石。

3. 电源管理

o LKP2074S-33 (兼容LT1963)：快速响应、低噪声LDO。为模拟和数字电路提供干净的电源，其高PSRR能有效抑制来自电源总线的高频噪声，确保ADC性能不受电源干扰。

o LKP4153MS (兼容LT3042)：超低噪声(1μVRMS)LDO，特别适合为高精度运放和基准源供电，从源头上降低系统噪声。

方案优势

· 高集成度：集成式ADC减少了外围元件数量，缩小PCB面积，降低BOM成本。

· 高可靠性：产品工作温度范围宽，性能稳定，满足工业级应用要求。

· 国产化替代：完美兼容进口主流型号，提供稳定可靠的国产替代方案，保障供应链安全。

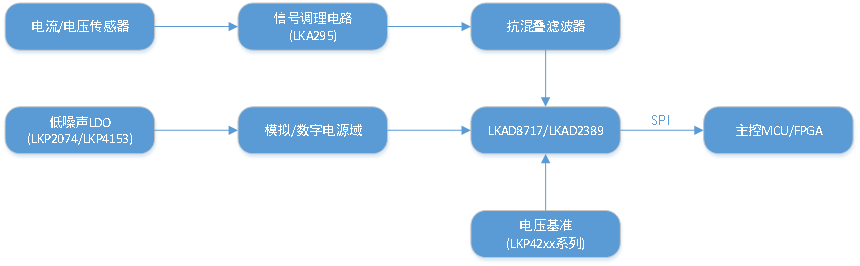

应用框图示意
